Вертикальный станок с ЧПУ для компонентов аэрокосмической и оборонной промышленности, лопатки турбины
Центральная роль вертикальных токарных станков с ЧПУ в турбинных лопатках […]
Запрос на продажу
Сканируйте, чтобы добавить WeChat
Отсканируйте, чтобы добавить WhatsApp
Описание
Центральная роль вертикальных токарных станков с ЧПУ в производстве турбинных лопаток
Высокоточная обработка: точность изготовления лопаток турбины, являющейся основным компонентом авиационных двигателей, напрямую определяет производительность и надежность двигателя. Оснащенные высокоточными системами ЧПУ и очень жесткими механическими конструкциями, вертикальные токарные станки с ЧПУ могут достигать микронной точности обработки, отвечая строгим требованиям к точности размеров, а также точности геометрической формы и положения при изготовлении турбинных лопаток.
Обработка сложных геометрических форм. Лопатки турбин обычно имеют сложную геометрию, включая тонкие стенки, изогнутые поверхности и неровные внутренние полости. Благодаря технологии одновременной многоосевой обработки вертикальные токарные станки с ЧПУ могут точно контролировать траекторию обработки этих сложных форм, обеспечивая аэродинамические характеристики лопастей и прочность конструкции.
Обработка труднообрабатываемых материалов. Лопатки турбин часто изготавливаются из труднообрабатываемых материалов, таких как титановые сплавы и суперсплавы. Эти материалы характеризуются высокой прочностью, высокой твердостью и низкой теплопроводностью, что предъявляет чрезвычайно высокие требования к обрабатывающему оборудованию и процессам. Оптимизируя параметры резания и используя передовые инструментальные материалы и технологии охлаждения, вертикальные токарные станки с ЧПУ эффективно решают проблемы обработки этих материалов, тем самым повышая эффективность обработки и качество поверхности.
Технические характеристики
| Спецификация Товар | Единица | ВТ45 | ВТ65 | ВТ75 | ВТС525 | ВТС527 |
|---|---|---|---|---|---|---|
| Максимальный диаметр поворота | мм | ∮560 | ∮650 | ∮750 | ∮750 | ∮750 |
| Максимальный диаметр резки | мм | ∮450 | ∮600 | ∮700 | ∮550 | ∮700 |
| Тип торцевой поверхности шпинделя | – | Прямой | Прямой | Прямой | Прямой | Прямой |
| Скорость шпинделя | об/мин | 3000 | 100-1000 | 50-1500 | 50-1000 | 500-1000 |
| Диаметр патрона | мм | 500 | 500 | 630 | 500 | 630 |
| Емкость инструмента | ПК | Горизонтальный 8-станционный | Горизонтальный 8-станционный | Горизонтальный 8-станционный | Горизонтальный 8-станционный | Горизонтальный 8-станционный |
| Внешний хвостовик инструмента | мм | 32 | 32 | 32 | 32 | 32 |
| Внутренний хвостовик инструмента | мм | ∮40 | ∮40 | – | ∮50 | ∮50 |
| Путешествие по оси X | мм | 400 | 450 | 700 | 280 | 450 |
| Перемещение по оси Z | мм | 500 | 600 | 700 | 500 | 700 |
| Емкость гидравлического бака | л | 50 | 50 | 50 | 50 | 50 |
| Гидравлический двигатель | кВт | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| Емкость бака охлаждающей жидкости | л | 180 | 200 | 200 | 200 | 200 |
| Насос охлаждающей жидкости | Вт | 250 | 450 | 450 | 450 | 450 |
| Мощность охлаждающей жидкости | кВт | 250 | 450 | 450 | 450 | 450 |
| Серводвигатель оси X | Нм | 12 | 18 | 18 | 15 | 15 |
| Серводвигатель оси Z | Н·м | 22 | 30 | 18 | 15 | 15 |
| Шпиндельный серводвигатель | кВт | 11/15 | 18.5 | 22 | 18.5 | 22 |
| Повторяемость | мм | ±0.005 | ±0.005 | ±0.005 | ±0.005 | ±0.005 |
| Точность позиционирования | мм | ±0.008 | ±0.008 | ±0.008 | ±0.008 | ±0.008 |
| Размеры (Д×Ш×В) | мм | 1700×1880×2500 | 2000×1950×3000 | 2450×1900×3200 | 3000×2400×2700 | 3200×2400×3200 |
| Вес (с аксессуарами) | кг | 5500 | 8000 | 9500 | 7000 | 9000 |
| Источник питания | – | Трехфазный переменный ток 380 В, 50 Гц ± 5% | Трехфазный переменный ток 380 В, 50 Гц ± 5% | Трехфазный переменный ток 380 В, 50 Гц ± 5% | Трехфазный переменный ток 380 В, 50 Гц ± 5% | Трехфазный переменный ток 380 В, 50 Гц ± 5% |
| Защита от утечки/сбоя питания | – | Да | Да | Да | Да | Да |
| Трехцветный световой индикатор | – | Да | Да | Да | Да | Да |
| Долгосрочные стабильные условия эксплуатации | – | Температура окружающей среды 5～38°, влажность <85% | Температура окружающей среды 5～38°, влажность <85% | Температура окружающей среды 5～38°, влажность <85% | Температура окружающей среды 5～38°, влажность <85% | Температура окружающей среды 5～38°, влажность <85% |
| Соответствие шума национальным стандартам | – | Да | Да | Да | Да | Да |
| ☆ Оборудование имеет полную защиту корпуса с надежными предохранительными устройствами в соответствии с GB15760-1995 «Технические условия по обеспечению безопасности для металлорежущих станков».^[1]^ ☆ Оснащен различными индикаторами гидравлических, пневматических и водяных трубопроводов, обозначающими рабочий диапазон всех инструментов и классы используемых сред.^[2]^ ☆ Диаметр гидравлического патрона и станции крепления инструмента могут быть выбраны в соответствии с требованиями обработки.^[3]^ |
||||||
Случаи применения

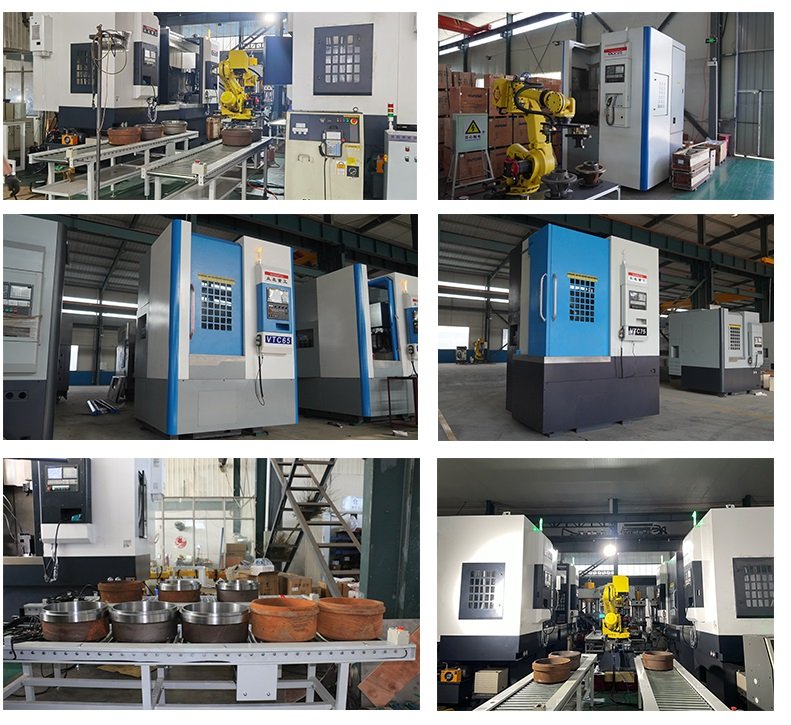

Случаи клиентов
Видео
Технические характеристики
| Спецификация Товар | Единица | ВТ45 | ВТ65 | ВТ75 | ВТС525 | ВТС527 |
|---|---|---|---|---|---|---|
| Максимальный диаметр поворота | мм | ∮560 | ∮650 | ∮750 | ∮750 | ∮750 |
| Максимальный диаметр резки | мм | ∮450 | ∮600 | ∮700 | ∮550 | ∮700 |
| Тип торцевой поверхности шпинделя | – | Прямой | Прямой | Прямой | Прямой | Прямой |
| Скорость шпинделя | об/мин | 3000 | 100-1000 | 50-1500 | 50-1000 | 500-1000 |
| Диаметр патрона | мм | 500 | 500 | 630 | 500 | 630 |
| Емкость инструмента | ПК | Горизонтальный 8-станционный | Горизонтальный 8-станционный | Горизонтальный 8-станционный | Горизонтальный 8-станционный | Горизонтальный 8-станционный |
| Внешний хвостовик инструмента | мм | 32 | 32 | 32 | 32 | 32 |
| Внутренний хвостовик инструмента | мм | ∮40 | ∮40 | – | ∮50 | ∮50 |
| Путешествие по оси X | мм | 400 | 450 | 700 | 280 | 450 |
| Перемещение по оси Z | мм | 500 | 600 | 700 | 500 | 700 |
| Емкость гидравлического бака | л | 50 | 50 | 50 | 50 | 50 |
| Гидравлический двигатель | кВт | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| Емкость бака охлаждающей жидкости | л | 180 | 200 | 200 | 200 | 200 |
| Насос охлаждающей жидкости | Вт | 250 | 450 | 450 | 450 | 450 |
| Мощность охлаждающей жидкости | кВт | 250 | 450 | 450 | 450 | 450 |
| Серводвигатель оси X | Нм | 12 | 18 | 18 | 15 | 15 |
| Серводвигатель оси Z | Н·м | 22 | 30 | 18 | 15 | 15 |
| Шпиндельный серводвигатель | кВт | 11/15 | 18.5 | 22 | 18.5 | 22 |
| Повторяемость | мм | ±0.005 | ±0.005 | ±0.005 | ±0.005 | ±0.005 |
| Точность позиционирования | мм | ±0.008 | ±0.008 | ±0.008 | ±0.008 | ±0.008 |
| Размеры (Д×Ш×В) | мм | 1700×1880×2500 | 2000×1950×3000 | 2450×1900×3200 | 3000×2400×2700 | 3200×2400×3200 |
| Вес (с аксессуарами) | кг | 5500 | 8000 | 9500 | 7000 | 9000 |
| Источник питания | – | Трехфазный переменный ток 380 В, 50 Гц ± 5% | Трехфазный переменный ток 380 В, 50 Гц ± 5% | Трехфазный переменный ток 380 В, 50 Гц ± 5% | Трехфазный переменный ток 380 В, 50 Гц ± 5% | Трехфазный переменный ток 380 В, 50 Гц ± 5% |
| Защита от утечки/сбоя питания | – | Да | Да | Да | Да | Да |
| Трехцветный световой индикатор | – | Да | Да | Да | Да | Да |
| Долгосрочные стабильные условия эксплуатации | – | Температура окружающей среды 5～38°, влажность <85% | Температура окружающей среды 5～38°, влажность <85% | Температура окружающей среды 5～38°, влажность <85% | Температура окружающей среды 5～38°, влажность <85% | Температура окружающей среды 5～38°, влажность <85% |
| Соответствие шума национальным стандартам | – | Да | Да | Да | Да | Да |
| ☆ Оборудование имеет полную защиту корпуса с надежными предохранительными устройствами в соответствии с GB15760-1995 «Технические условия по обеспечению безопасности для металлорежущих станков».^[1]^ ☆ Оснащен различными индикаторами гидравлических, пневматических и водяных трубопроводов, обозначающими рабочий диапазон всех инструментов и классы используемых сред.^[2]^ ☆ Диаметр гидравлического патрона и станции крепления инструмента могут быть выбраны в соответствии с требованиями обработки.^[3]^ |
||||||
Случаи применения
Случаи клиентов
Преимущества продукта
Высокоточная обработка
Оснащен прецизионным шпинделем и системой направляющих, обеспечивающей точность обработки до ± 0,005 мм.
Высокая эффективность
Высокий уровень автоматизации повышает эффективность производства более чем на 60% по сравнению с традиционными машинами.
Энергосбережение
Энергосберегающие двигатели и оптимизированная конструкция снижают потребление энергии на 30 %.
Стабильный и надежный
Ключевые компоненты международных брендов обеспечивают долгосрочную стабильную работу.
